在工业应用方面，来自ViaTran的34B压力发射器是公司最灵活的压力传感器之一。34B压力发射机量化了从0–100 psi到0–30,000 psi的压力，已建立的线性性≤±0.25％FSO。
34B压力发射器具有实体机加工传感器，输出为4–20 mA。
特征
 |
所有不锈钢结构 |
 |
提供了几种选项 |
 |
符合ROHS |
 |
分流校准电路选项可用 |
表现
表格1。来源：ViaTran
| 。 |
。 |
| 全尺度压力范围 |
0-100到达15,000 psig（≥1500psi的PSI）（7 thru 1000 bar） |
| 非线性（最合适的直线） |
≤±0.25％FSO |
| 磁滞和可重复性 |
≤±0.10％FSO |
| 全尺度输出（FSO） |
16 MA在70°F（21°C）±1％FSO处 |
| 解析度 |
无穷 |
| 长期稳定性 |
每6个月≤±0.3％FSO |
| 补偿温度范围 |
70°F至170°F（21°C至77°C） |
| 过程媒体温度范围 |
-40°F至250°F（-40°C至121°C） |
| 环境工作温度范围 |
-40°F至185°F（-40°C至85°C） |
| 存储温度限制 |
-40°F至250°F（-40°C至121°C） |
| 温度对零的影响 |
每100°F≤±2.0％FSO |
| 温度对跨度的影响 |
每100°F≤±2.0％FSO |
电气
表2。来源：ViaTran
| 。 |
。 |
。 |
| 电源电压 |
8至30 VDC |
|
| 电源法规 |
≤±0.01％FSO每伏换频率
电源电压范围 |
|
| 输出信号 |
4至20 mA |
|
| 零调整 |
±5％FSO最低 |
|
| 电路保护 |
输入极性可能会逆转。
输出可能无限期地短路 |
电压保护到
根据EN61000-4-5的1000伏 |
| 绝缘电阻 |
<5 NSEC到案例 |
|
| 响应时间 |
<2毫秒达到满量表的90％ |
|
| RFI / EMI抑制 |
CE EMC符合IEC EN61326。CE标记 |
|
| 电气连接 |
Bendix PT02E-10-6P，Mates PT06E-10-6S（SR） |
|
| 固定 |
引脚 |
+电源 /信号 |
| 引脚b |
- 电源 /信号 |
| 引脚c |
无连接 |
| 引脚d |
无连接 |
| 引脚e |
无连接 |
| 引脚f |
无连接 |
| 壳 |
地面 |
亚博网站下载建筑材料
表3。来源：ViaTran
| 。 |
。 |
| 润湿零件 |
15-5 pH不锈钢 |
| 住房 |
304L SS |
| 重量 |
10盎司（283 g） |
| 鉴别 |
压力敏感标签 |
机械的
表4。来源：ViaTran
| 。 |
。 |
| 压力连接 |
1/4“ -18 npt女性 |
| 证明压力 |
1.5次范围或20,000 psi（1379 bar）最大 |
| 爆破压力 |
3次范围或35,000 psi（2400 bar）最大 |
| 压力腔体积 |
4.5毫升 |
| 安装 |
可以通过流程管道支持 |
选项
表5。来源：ViaTran
| 。 |
。 |
。 |
| BF |
（k）PTIH-10-6P |
|
| BG |
DIN 43650 |
|
| bl |
WK6-32S |
|
| BN |
（k）PTIH-8-4P |
|
| BQ |
（k）PT02H-10-6P |
|
| br |
CF3102E-14S-6P |
|
| ZU |
|
|
| da |
孤立的分流 |
|
| DC |
扩展补偿温度范围（冷）-40°F至170°F（-40°C至77°C） |
|
| DG |
每1°F的温度性能提高到0.005％FSO |
|
| DH |
特殊范围 |
|
| DK |
特殊分流校准设置 |
|
| DM |
修改完整输出 |
|
| Dn |
改善了非线性 |
|
| DQ |
清洁氧气服务 |
|
| ea |
特殊校准运行 |
|
| 嗯 |
延长补偿温度范围（热） +70°F至185°F（21°C至85°C） |
|
| NH |
客户指定的标识 |
|
| PW |
1/8 DIN数字指示器 |
|
| TW |
gost-r |
|
| y（） |
可用多个压力端口。咨询工厂
直接电缆（175°F最高温度）（79°C） |
|
| 笔记： |
某些可用选项的应用可能会影响标准性能。 |
请咨询您的ViaTran代表以获取详细信息。 |

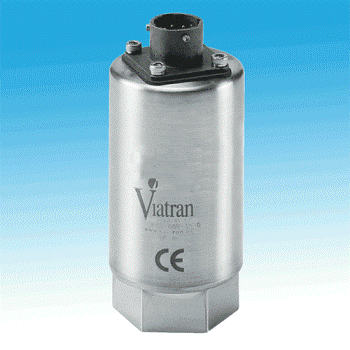

图片来源：ViaTran
